Фаркоп (ТСУ) марки Halty для Honda Shuttle 2015-2022 г.в. В т.ч. гибрид.
Фаркоп имеет СЕРТИФИКАТ СООТВЕТСТВИЯ ЕАЭС.
Крюк тип E - вставка под квадрат 50 х 50 мм.
Тяговая нагрузка, кг: 750.
Вертикальная нагрузка на шар, кг: 75.
Диаметр сцепного шара, мм: 50.
Подрезка бампера: Возможна.

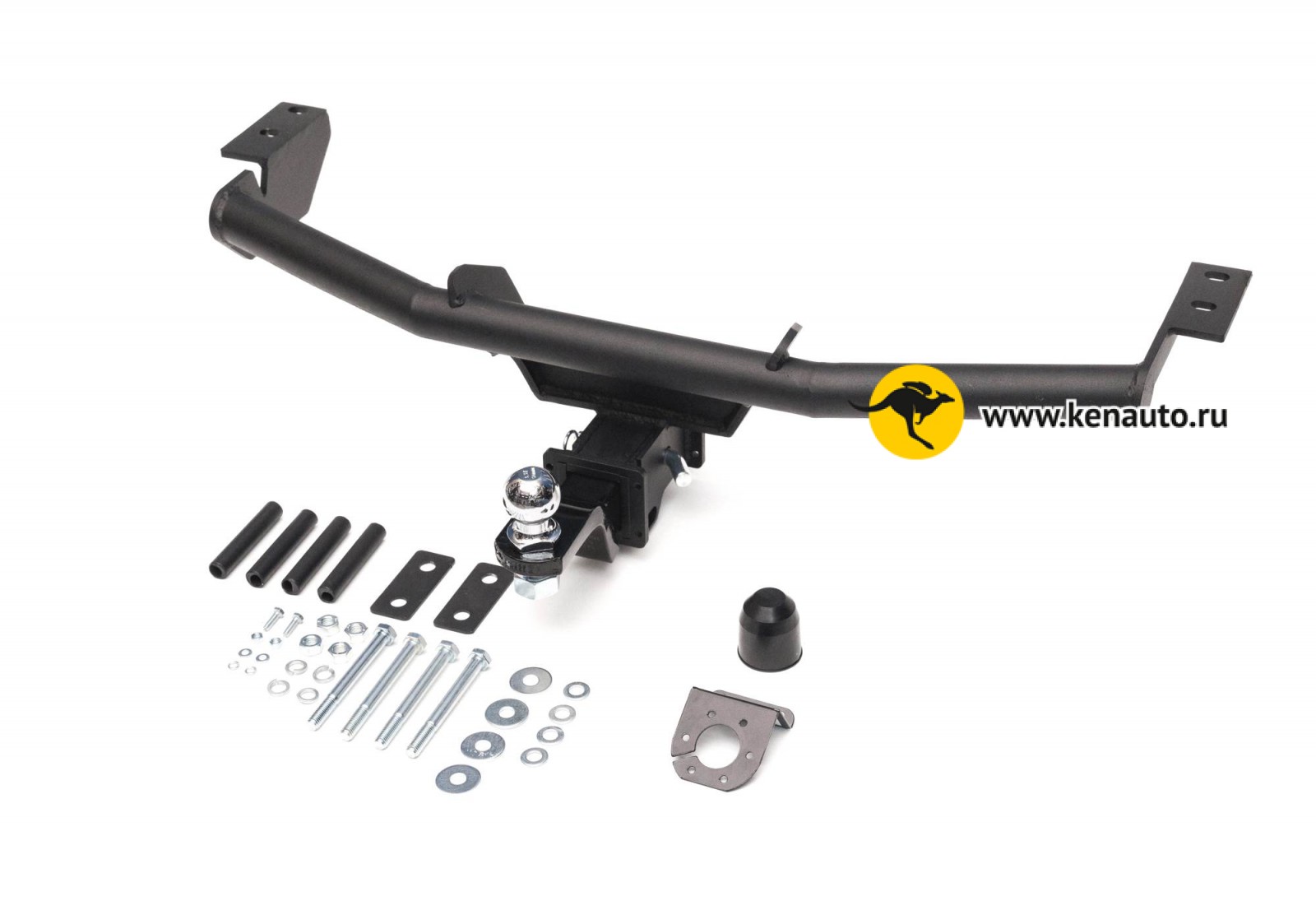

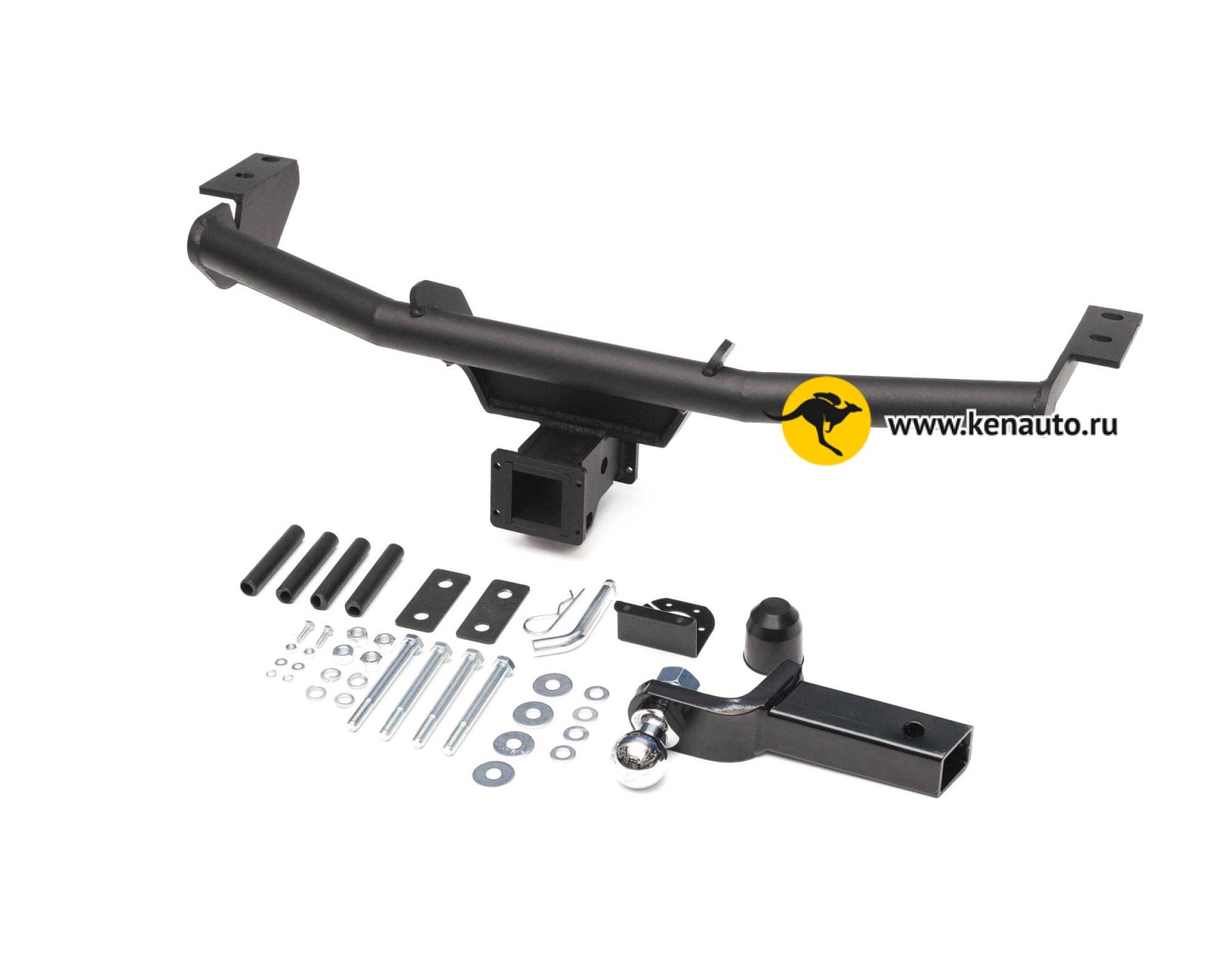

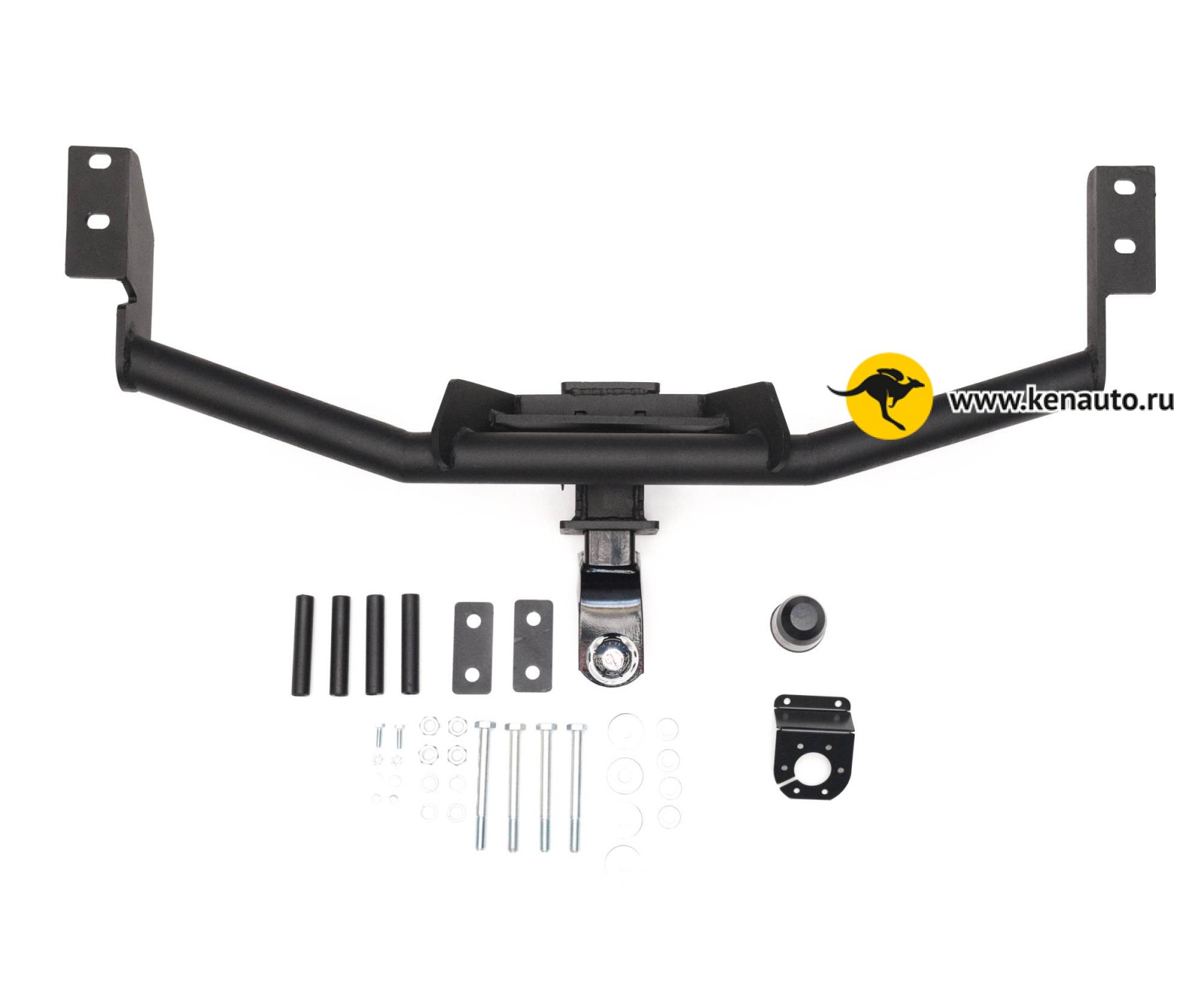

Комплектация: фаркоп (ТСУ), вставка 50х50 с шаром в сборе, колпачок на шар, крепеж, подрозетник, паспорт, сертификат.
Электрика: Нет в комплекте.
Масса фаркопа в сборе, кг: 15.5.
Габариты фаркопа в упаковке, м: 1.0 х 0.36 х 0.23.
Порядок монтажа:
На время установки ТСУ снять бампер и пластиковую защиту с
двух сторон. Банку глушителя снять с резинок. Снять пластиковые элементы пола в
багажнике для доступа к местам крепления ТСУ. Справа демонтировать
буксировочную гайку (крепится на 4-х болтах). Завести ТСУ внутрь лонжеронов и
проверить совпадение отверстий со штатными. Досверлить насквозь 4 заводские
отверстия (2 слева и 2 справа). Справа дальнее отверстие просверлить снизу, а
ближнее к бамперу просверлить со стороны багажника сверху (закладные втулки
нужно будет заводить в том же направлении). Слева сверлите снизу. Установить
втулки (4 шт.) и закрепить ТСУ. Длину втулок отрезать по месту. Болты заводятся
сверху. Шайба-пластина со стороны багажника. Подрезка бампера не требуется (для
стандартного бампера без обвеса).
ВСТАВКУ С ШАРОМ 50х50 УСТАНОВИТЬ ПОЛОЖЕНИЕМ
«ВВЕРХ».
